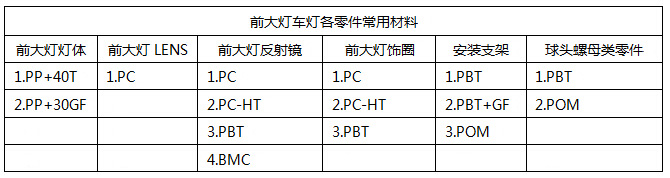

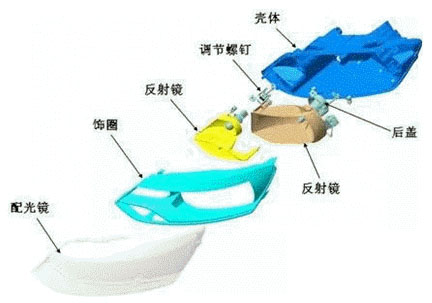

1.1汽车前大灯灯体模具
模具成功案例介绍
产品案例：Q3PA前照灯（HID）灯体 (奥迪Q3)
制品材料：PP+30GF
模具尺寸：1500mm×900mm×1150mm
产品尺寸：399mm×399mm×179mm
模具重量：10.2吨
|
|
|
|

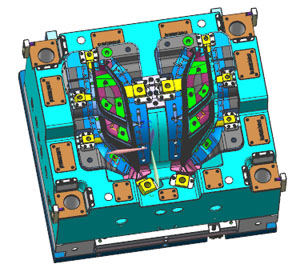

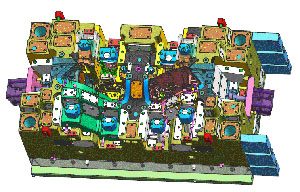

前大灯灯体模具特点：
模具的落差大，模具上面镶件特别多，必须便于维护及尺寸调整。冷却系统复杂，确保成型周期及变形符合客户要求。模具结构复杂，模具开模有多次的分型，零位抽芯机构。产品脱模顺畅，不能使用脱模剂。
|
|
|
|

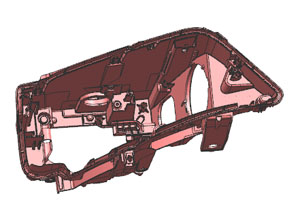

前大灯灯体产品特点：
制品有气密性要求，制品尺寸要求严格，调光槽尺寸，boss柱的位置度是管控重点，PP+40T的材料容易变形及后收缩变形,制品抗蠕变性差。PP+30GF的材料，玻纤取向容易导致产品变形。左右灯体非完全对称(产品刻字，后盖结构，LTM结构，接插件结构非镜像。产品的分型段差，顶杆痕迹控制0.2mm以下。产品表面要求光滑，无气泡，流痕，缩印等缺陷，布胶前，需要做活化处理。
|
|
|
|
1.2汽车前大灯面罩模具
模具成功案例介绍
产品案例：J200前大灯LENS的案例
制品壁厚：2.6mm
制品材料：PC
模具尺寸：1300mm×1050mm×1170mm
产品尺寸：442mm×419mm×191mm
模具重量：11.5吨
|
|
|
|

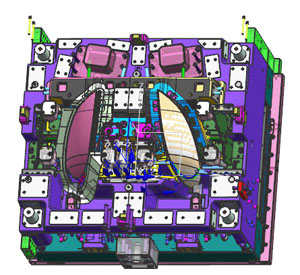

前大灯LENS模具特点：
单色模具通常有大的斜抽芯机构，产品四周有外滑块抽芯,冷却系统设计复杂，模具的加工精度要求较高，抽芯夹线，段差均匀。双色模具，通常需要倒装实现。
|
|
|
|
前大灯LENS产品特点：
产品材料PC,透明，有外观和配光要求，产品中间通常有配光花纹，产品有镀硬膜需求。产品有单色，双色之分，单色产品通常有可见抽芯夹线，双色产品有不可见的抽芯夹线。单色产品侧墙通常有蕾丝花纹。
|
|
|
|
1. 3汽车前大灯透明镀铝饰圈模具
模具成功案例介绍
产品案例：645A前照灯内配光镜E
制品材料：PC 1225Z
模具尺寸：850mm×790mm×870mm
产品尺寸：167mm×330mm×328mm
模具重量：5.6吨
|
|
|
|
前大灯透明饰圈模具特点：
产品落差大，冷却系统复杂，模具上面的抽芯夹线，顶出痕迹，浇口位置等信息均要得到客户的认可。模具花纹需要高速加工中心一次加工成型。要防止镀铝罩具的凹槽产生流痕。
|
|
|
|

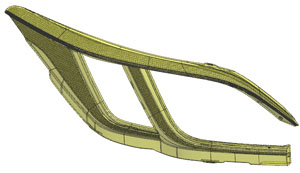

前大灯透明饰圈产品特点：
产品材料通常是PC,有透明或乳白色或是局部有皮纹区域等多种状态，产品局部区域有花纹，局部区域有镀铝。在镀铝区域与非镀铝区域通常有镀铝罩具凹槽。
|
|
|
|
1. 4汽车前大灯光导模具
模具成功案例介绍
产品案例：GL8光导
制品材料：PC 1225Z
模具尺寸：850mm×790mm×870mm
产品尺寸：167mm×330mm×328mm
模具重量：5.6吨
|
|
|
|

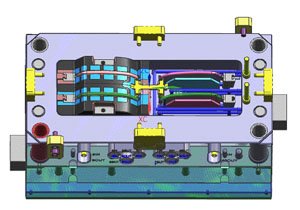

前大灯光导模具特点：
光导模具的分型面复杂，产品落差大，冷却系统设计，对产品成型周期，形变控制影响很大。反射花纹根据产品需求定义电铸或是高速机加工。浇口位置选择要合理，否则对光学性能影响较大。浇口位置，顶出的夹线均要等到客户认可。
|
|
|
|

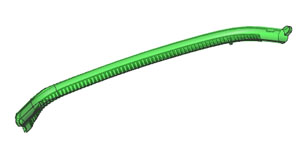

前大灯光导产品特点：
光导材料通常采用PC或PMMA材料，产品壁厚较厚，有圆形，方形灯各式造型，空间形状复杂，产品上面通常有锯齿状花纹，有光学要求。光导的周边有安装卡角。
|
|
|
