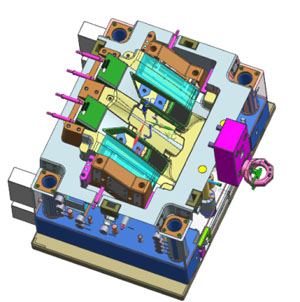

3.1汽车雾灯LENS模具
模具成功案例介绍
产品案例：前雾灯配光镜
制品材料：PC
模具尺寸：750mmX720mmx750mm
产品尺寸：103mmX253mmX212mm
模具重量：2.3吨
|
|
|
|
汽车雾灯LENS模具特点：
汽车雾灯LENS模具通常有镜面抛光要求，产品落差大，模具采用侧浇口进胶。开模前要做好壁厚优化，避免困气现象的发生，给后期注塑成型留出较宽的工艺窗口。侧面蕾丝花纹五轴加工。产品的浇口位置，顶出夹线均要得到客户的认可。
|
|
|
|
汽车雾灯LENS产品特点：
汽车雾灯LENS材料通常采用PC材料，产品侧墙有蕾丝花纹，产品有镀硬膜需求。
|
|
|
|
3. 2汽车雾灯饰圈模具
模具成功案例介绍

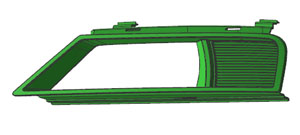

产品案例：前雾灯饰圈
制品材料：PC-HT
模具尺寸：850mm×780mm×725mm
产品尺寸：95mm×230mm×200mm
模具重量：2.52吨
|
|
|
|

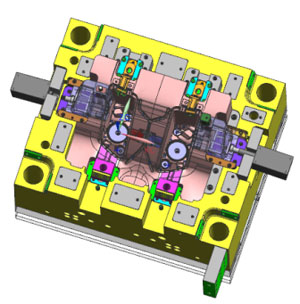

汽车雾灯饰圈模具特点：
汽车前雾灯饰圈模具的分型面复杂，产品落差大，通常采用带分流板的热流道。模具四周有滑块抽芯，模具冷却系统的密封圈通常采用耐高温的密封圈。模具加工精度要求高，产品无任何飞边。要避免边缘的轻微飞边，镀铝后产生挂铝，对外观产生不良影响。
|
|
|
|
汽车雾灯饰圈产品特点：
汽车雾灯饰圈材料通常采用PC-HT或PBT材料，产品要能耐高温，产品通常有镀铝需求。产品上面只能有一条结构性熔接线，外观光滑，无流痕，发雾等外观不良。
|
|
|
|
3. 3汽车雾灯housing模具
模具成功案例介绍
产品案例：MODEL Z 前雾灯灯体
制品材料：PBT+30%GF
模具尺寸：800mm×650mm×864mm
产品尺寸：132mm×239mm×223mm
模具重量：3.2吨
|
|
|
|

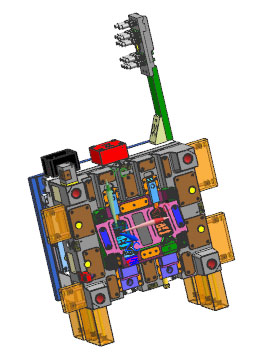

汽车雾灯housing模具特点：
汽车雾灯housing模具的分型面复杂，产品落差大，通常采用带分流板的热流道。开模前，玻纤取向对产品气密性产生的不良影响要有明确的对策。模具结构复杂，斜调光轴孔的抽芯机构设计是要重点考量。
|
|
|
|
汽车雾灯housing产品特点：
汽车雾灯housing材料通常采用PBT+30GF的材料，产品有气密性，耐温要求，产品的调光轴孔通常是复合角度斜孔。
|
|
|
|
3. 4汽车雾灯反射镜模具
模具成功案例介绍
产品案例：斯柯达野地前雾灯反射镜
制品材料：PEI
模具尺寸：730mm×740mm×660mm
产品尺寸：63mm×121mm×83mm
模具重量：1.27吨
|
|
|
|
汽车雾灯反射镜模具特点：
雾灯反射镜模具的分型面复杂，采用带分流板的热流道，从产品的中间进胶。反射花纹的加工要采用3万转高速加工中心沿固定方向一次加工成型，严禁手工抛光。模具冷却系统设计是关键。密封圈要采用耐高温密封圈，模具四周均要有隔热装置。
|
|
|
|
汽车雾灯反射镜产品特点：
汽车雾灯反射镜材料通常采用PEI或PBT材料，PEI的材料料温很高，PBT的材料流动性好，溢边值很小，产品上有反射碗，反射碗侧墙有蕾丝花纹，产品有镀铝需求。
|
|
|
