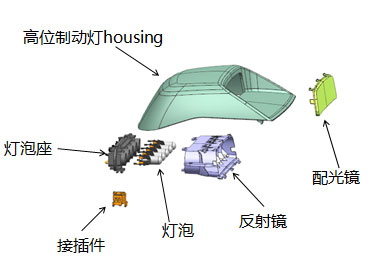

6.1高位制动灯壳体模具
模具成功案例介绍
产品案例：SGM-15高位制后壳
制品材料：PP+13T
模具尺寸：600mm×550mm×610mm
产品尺寸：178mm×297mm×70mm
模具重量：1.1吨
|
|
|
|

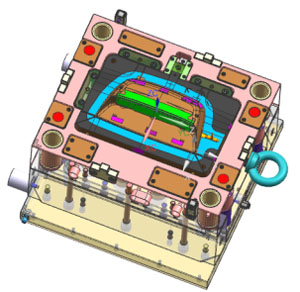

汽车高位制动灯壳体模具特点：
高位制动灯壳体模具的分型面复杂，模具一出一，采用带分流板的热流道系统，从产品侧面进胶。冷却系统设计要可靠，防止产品翘曲变形及后收缩变形。模具通常采用斜顶来实现抽芯。
|
|
|
|

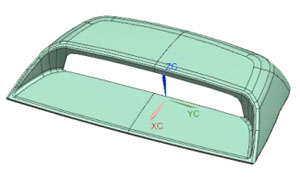

汽车高位制动灯壳体产品特点：
高位制动灯材料通常采用PP+13T或PC+ABS材料，产品上有皮纹需求，产品的背面有安装卡角。为了避免产品应力痕表现出来，产品的壁厚设计较厚，通常在3.0-3.5mm.产品表面色泽均匀，不能有飞边，应力痕出现。
|
|
|
|
6.2高位制动灯反射镜模具
模具成功案例介绍
产品案例：SGM-15反射镜
制品材料：PC
模具尺寸：430mm×600mm×380mm
产品尺寸：35mm×236mm×57mm
模具重量：820KG
|
|
|
|

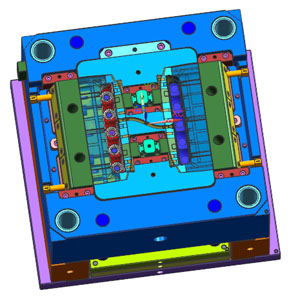

汽车高位制动灯反射镜模具特点：
高位制动灯反射镜模具通常采用一出二的方式。反射花纹加工精度高，采用高速加工中心沿固定方向一次加工成型，严禁手工抛光。模具通常有动模滑块抽芯。
|
|
|
|

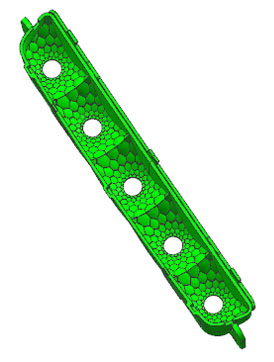

汽车高位制动灯反射镜产品特点：
高位制动灯反射镜材料通常采用PC材料，产品上有反射碗，反射碗侧墙有蕾丝花纹，产品有镀铝需求。产品有配光要求。
|
|
|
|
6.3高位制动灯内配光镜模具
模具成功案例介绍
产品案例：SGM-15配光镜
制品材料：PC
模具尺寸：400mm×350mm×335mm
产品尺寸：15mm×220mm×35mm
模具重量：310KG
|
|
|
|

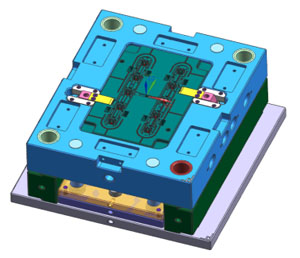

汽车高位制动灯内配光镜模具特点：
高位制动灯配光镜模具动定模型腔通常需要做镜面抛光，卡角通常要拆镶件，便于尺寸调整。
|
|
|
|
汽车高位制动灯内配光镜产品特点：
高位制动灯配光镜材料通常采用PC材料，产品通常红色透明。四周有安装卡扣。
|
|
|
|
6.4高位制动灯模具灯泡座模具
模具成功案例介绍
产品案例：SGM-15高位制动灯灯泡座
制品材料：PP+30T
模具尺寸：400mm×400mm×325mm
产品尺寸：25mm×210mm×35mm
模具重量：305KG
|
|
|
|
汽车高位制动灯灯泡安装座模具特点：
高位制动灯灯泡安装座模具通常采用一出二的形式，灯泡安装位置均要镶件对应，模具镶件多，镶件位置要刻字码进行管理，避免模具维护的时候，发生混装现象，此类属于精密模具。
|
|
|
|
汽车高位制动灯灯泡安装座产品特点：
高位制动灯灯泡安装座材料通常采用PP+30T材料，产品上灯泡插入的凹槽尺寸要求较高。所有灯泡安装处尺寸一致。
|
|
|
