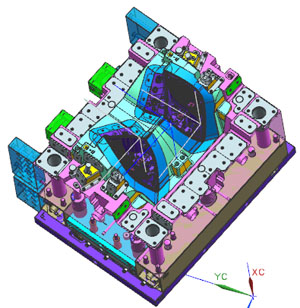

2.1汽车尾灯双色饰圈模具
模具成功案例介绍
产品案例：NEW LAVIDA 后灯双色饰圈
制品材料：PC
模具尺寸：1460mm×900mm×870mm
产品尺寸：179mm×162mm×224mm
模具重量：6.3吨
|
|
|
|
汽车尾灯双色饰圈模具特点：
尾灯双色饰圈模具的分型面复杂，产品落差大，一射的封料角通常很薄，模具镶件设计要便于更换和维护。冷却水路复杂。模具的加工精度要求很高，否则产品极易跑飞边。模具要能满足自动化生产的需要。
|
|
|
|
汽车尾灯双色饰圈产品特点：
双色饰圈材料通常采用PC或PMMA材料，产品局部有镀铝要求，局部有皮纹要求，在镀铝区域与非镀铝区域有镀铝罩具凹槽，乳白色的有配光要求。产品色泽要求均匀，表面光洁，两射交接处不得有隐裂，流痕等现象。
|
|
|
|
2.2汽车尾灯双色LENS模具
模具成功案例介绍

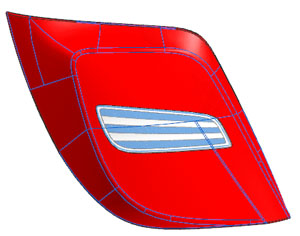

产品案例：T300 NB尾灯配光镜
制品材料：PMMA
模具尺寸：1770mm×1164mm×961mm
产品尺寸：356mm×273mm×332mm
模具重量：9.95吨
|
|
|
|

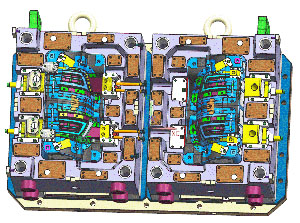

汽车尾灯双色LENS模具特点：
尾灯双色LENS模具的分型面复杂，产品落差大，一射,二射通常均采用阀针进胶，在需要的情况下，要选用带角度的阀针系统，模具成本较高。模具通常有斜抽芯机构，模具结构及冷却水路复杂。模具的加工精度要求很高，否则产品极易跑飞边。模具要能满足自动化生产的需要。
|
|
|
|
汽车尾灯双色LENS产品特点：
尾灯LENS材料通常采用PMMA材料，产品上有装饰花纹或是配光花纹，产品周圈有焊接筋条，产品结构设计有双色，三色,覆盖等类别。产品脆性大。双色的结构设计，焊接筋的缩印容易表现出来。
|
|
|
|
2. 3汽车尾灯housing模具
模具成功案例介绍
产品案例：后灯A灯体
制品材料：PC+ABS
模具尺寸：1000mm×983mm×1065mm
产品尺寸：211mm×274mm×340mm
模具重量：5.2吨
|
|
|
|

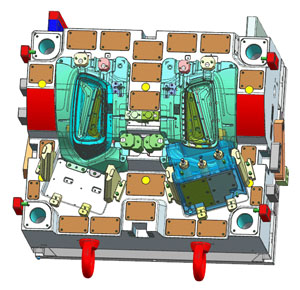

汽车尾灯housing模具特点：
尾灯housing模具的分型面复杂，产品落差大，通常采用带分流板的热流道。模具花纹的加工采用高速加工中心沿固定方向一次加工成型，严禁手工抛光。模具通常有定模斜抽芯机构，或动模斜抽芯机构，模具需要多次分型才能取出产品。
|
|
|
|
汽车尾灯housing产品特点：
尾灯housing材料通常采用PC+ABS或ASA材料，产品上有反射碗，反射碗侧墙有蕾丝花纹，产品有局部镀铝需求，产品周圈有焊接筋条，产品有气密性要求。侧饰板有皮纹要求。
|
|
|
|
2. 4汽车尾灯大饰圈模具
模具成功案例介绍

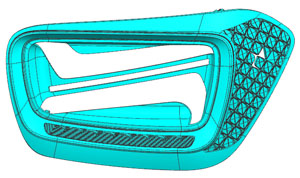

产品案例：B751组合后灯饰圈
制品材料：PC
模具尺寸：1150mm×995mm×1019mm
产品尺寸：209mm×335mm×285mm
模具重量：7.1吨
|
|
|
|

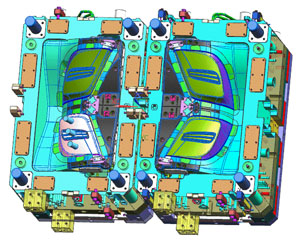

汽车尾灯大饰圈模具特点：
尾灯大饰圈模具的分型面复杂，产品落差大，通常采用带分流板的热流道。模具花纹的加工采用高速加工中心沿固定方向一次加工成型。模具通常有定模抽芯，外滑块抽芯，斜顶抽芯等机构。模具加工精度要求高。否则产品脱模极易拉伤外观面。
|
|
|
|
汽车尾灯大饰圈产品特点：
尾灯大饰圈材料通常采用PC+ABS或PC材料，产品上有LED反射碗，反射碗侧墙有蕾丝花纹，产品有局部镀铝需求，部分产品还有局部皮纹要求，在镀铝区域与非镀铝区域有镀铝罩具凹槽，产品外观要求高，外观面上面不能有溶解线，流痕。
|
|
|
