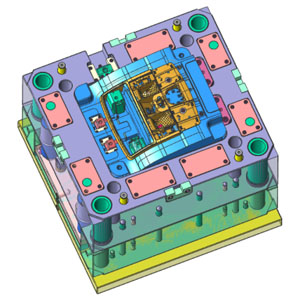

4.1汽车内顶灯housing模具
模具成功案例介绍
产品案例：IP21_MCE(卤素)顶灯灯体
制品材料：PC+ABS
模具尺寸：574mm×560mm×591mm
产品尺寸：217mm×229mm×83.4mm
模具重量：1.2吨
|
|
|
|
汽车内顶灯housing模具特点：
车内顶灯housing模具的分型面复杂，模具插穿，碰穿位特别多，镶件多，模具加工精度要求高。模具设计要考虑易于维护。通常采用三板模多浇口进胶。模具通常小的抽芯机构较多，模具需要多次分型才能取出产品。
|
|
|
|
汽车内顶灯housing产品特点：
产品材料为PC+ABS ，产品既有外观要求，也有功能要求，有的产品还有局部镀铝的需要，产品尺寸多，且公差要求高，造型有国家法规要求。
|
|
|
|

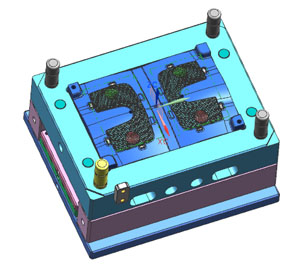

4. 2汽车内顶灯配光镜模具
模具成功案例介绍
产品案例：AP11前顶灯配光镜
制品材料：PC
模具尺寸：400mm×450mm×331mm
产品尺寸：171mm×107mm×16mm
模具重量：3.7吨
|
|
|
|
汽车内顶灯配光镜模具特点：
顶灯内配光镜模具上面的菲尼尔花纹通常需要镶件对应，要根据产品需求定义加工方式。模具上玉米粒花纹的加工采用高速加工中心沿固定方向一次加工成型，产品通常采用顶块顶出。
|
|
|
|
汽车内顶灯配光镜产品特点：
顶灯内配光镜材料通常采用PC材料，产品上有玉米粒花纹和菲力尔花纹，产品有配光要求。
|
|
|
|

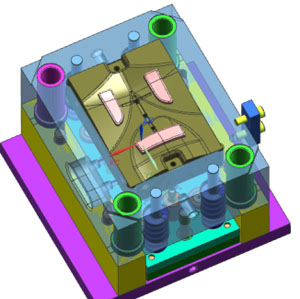

34.3汽车内顶灯按钮模具
模具成功案例介绍
产品案例：AP11前顶灯左、右阅读灯按钮、门灯按钮
制品材料：PC+ABS
模具尺寸：230mm×230mm×251mm
产品尺寸：16mm×43mm×17mm
模具重量：77KG
|
|
|
|
汽车内顶灯按钮模具特点：
顶灯按钮模具上抽芯机构很小，镶件加工精度高，属于精密模具。浇口痕迹是否对外观，功能有影响，在开模前要进行确认。
|
|
|
|
汽车内顶灯按钮产品特点：
顶灯按钮通常采用PC+ABS或ASA材料，产品通常有皮纹要求，有的产品有后处理要求（如：丝印），卡角的尺寸要求很高。
|
|
|
